Резервуары вертикальные стальные (РВС)
Резервуары вертикальные стальные, предназначены для приема, хранения нефти и нефтепродуктов, а также других жидкостей с удельным весом до 1 тс/м3 (10 кн/м3). Проектирование, изготовление, монтаж и эксплуатация резервуаров основываются выполняются в соответствии с требованиями следующих нормативных документов :
- ГОСТ 31385-2016 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия";
- ПБ 03-584-03 "Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных";
- СТО-СА-03-002-2009 "Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов";
- СТО 0048-2005 "Резервуары вертикальные цилиндрические стальные для хранения жидких продуктов. Правила проектирования";
- ВСН 141-80 "Инструкция по поставке стальных конструкций заводами металлоконструкций";
- ВСН 311-89 "Монтаж стальных вертикальных цилиндрических резервуаров для хранения нефти и нефтепродуктов объемом от 100 до 50000 м3";
- РД 16.01-60.30.00-КТН-026-1-04 "Нормы проектирования стальных вертикальных резервуаров для хранения нефти объемом 1000-50000 м3".
Технология изготовления резервуаров вертикальных стальных предусматривает использование методов рулонирования, полистовой сборки, а также комбинированный метод.
Изготовление вертикальных резервуаров РВС методом рулонирования
Рулонирование представляет собой индустриальный метод сворачивания в рулоны сварных полотнищ, собранных из отдельных обработанных по периметру листов. Преимущество данного метода состоит в сокращении сроков проведения сварочных работ на монтажной площадке , в связи с проведением
основной части сварочных работ по полотну, кровле и днищу резервуаров в заводских условиях с применением автоматической сварки. Стальные листы размером 1500×6000 мм сваривают с помощью автоматического сварочного оборудования в полотнища требуемых размеров и сворачивают с использованием технологических устройств ( установки рулонирования) в рулоны, для дальнейшей транспортировки к месту монтажа. Длина рулонов (высота стенки резервуара) может составлять до 12 м.
Механическая обработка кромок листа и снятия фасок с заданными параметрами под сварку может производиться двумя способами: на стационарных станках (торцефрезерный станок, продольно-фрезерный станок) и автоматическими машинами для обработки кромки листа или ручными кромкорезами.
Номинальный объем V, м3
Тип резервуара
РВС, РВСП
РВСПК
Внутренний диаметр стенки D <*>, м
Высота стенки H <*>, м
Внутренний диаметр стенки D <*>, м
Высота стенки H <*>, м
100
4,73
5,96
6,0
-
-
200
6,63
300
7,58
7,45
7,5
400
8,53
700
10,43
8,94
9,0
1000
11,92
12,0
12,33
8,94
9,0
2000
15,18
15,18
11,92
12,0
3000
18,98
18,98
5000
22,80
22,80
20,92
14,90
15,0
10 000
28,50
17,88
18,0
28,50
17,88
18,0
34,20
11,92
12,0
34,20
11,92
12,0
20 000
39,90
18,0
39,90
18,0
47,40 (45,6)
12,0
30 000
45,60
18,0
45,60
40 000
56,90
56,90
50 000
60,70
60,70
100 000 - 120 000
95,40
95,40
<*> Уточняется в зависимости от ширины и длины листов стенки и метода изготовления (рулонного или полистового).
Рекомендуемые геометрические параметры резервуаров
По конструктивным особенностям РВС делят на следующие типы:
РВС
резервуар вертикальный со стационарной крышей без понтона
РВСП
резервуар вертикальный со стационарной крышей с понтоном
РВСПК
резервуар вертикальный с плавающей крышей с понтоном
Поз.
Наименование
Кол-во
1
Днище
1шт.
2
Стенка
1шт.
3
Крыша
1шт.
4
Люки и патрубки на крыше
комплект*
5
Люки и патрубки в стене
комплект*
6
Площадки обслуживания и ограждения на крыше
1шт.
7
Лестница шахтная или винтовая
1шт.
8
Молниеприемники
4 шт
9
Заземление
*
10
Кронштейны пенопроводов
11
Кронштейн люка замерного

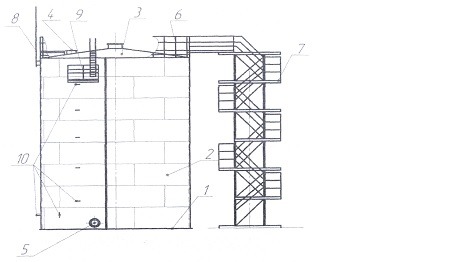

Таблица составных частей
Резервуары могут комплектоваться технологическим оборудованием и оборудованием для безопасной эксплуатации РВС.
Отгрузка Резервуаров осуществляется как с собственных железнодорожных подъездных путей, так и автотранспортом.
Комплектация РВС определяется на основании технического задания.
