Емкости подземные горизонтальные дренажные типа ЕП(ЕПП)
Емкости подземные горизонтальные дренажные (в дальнейшем емкости), предназначены для слива остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе смеси с водой, из технологических трубопроводов и аппаратов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
Емкости могут эксплуатироваться в условиях макроклиматических районах с умеренным, холодным и тропическим климатом. по ГОСТ 15150.
Емкости изготавливаются в 2х материальных исполнениях в зависимости от температуры воздуха самой холодной пятидневки:
исполнение 2 – до - 40о С;
исполнение 3 - до - 60о С.
Конструктивные исполнения емкостей приведены в таблице
Емкости могут комплектоваться насосными агрегатами
Емкости изготавливаются двух типов:

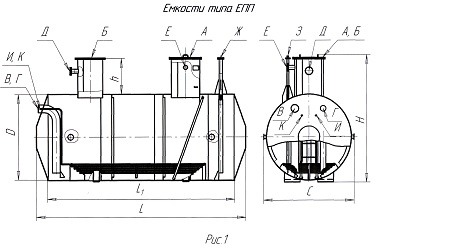

ЕПП- емкости подземные с подогревателем (рис.1);

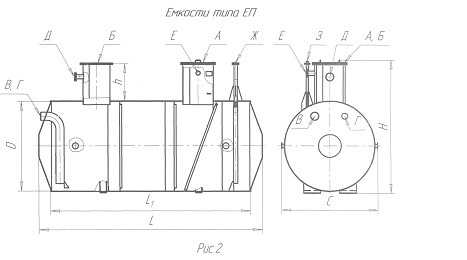

ЕП- емкости подземные без подогревателя (рис.2).
Примеры условного обозначения емкостей при заказе:
- емкость без подогревателя (ЕП), номинальным объемом 12,5м3, внутренним диаметром 2000 м, высотой горловины 1400 мм, с материальным исполнением 3:
ЕП 12,5-2000-1400-3 ТУ 3615-002-78877879-2006
та же емкость, но с подогревателем:
ЕПП 12,5-2000-1400-3 ТУ 3615-002-78877879-2006
Габаритные размеры, мм, не более:
Объём емкости условный Y, м
8
12,5
16
25
40
63
80
Конструктивное исполнение
1
2
3
длина
2760
4280
5040
5950
8990
9205
ширина
2170
2570
3170
высота
3555
4155
4360
Масса,
кг*
ЕПП
2075
2980
3080
3930
5290
5605
6730
ЕП
2100
Г720
3030
4000
5590
5705
6930
* Допускаемое отклонение массы ±10%
Таблица штуцеров и люков
Назначение
Кол.
Проход условный
Ду, мм
А
Люк-лаз
1
800
Б
Люк для насоса
1
700
В
Вход продукта
1
200
Г
Выход продукта аварийный
1
150
Д
Вход пара
1
100
Е
Воздушник для присоединения дыхательной трубы
1
100
Ж
Для уровнемера
1
65
3
Для термопреобразователя
1
50
И*
Выход теплоносителя
1
20
К*
Вход теплоносителя
1
20
*Для емкостей типа ЕПП.
